강의노트 시퀀스 제어

시퀀스 제어

미리 정해진 순서에 따라 각 단계를 정해진 순서에 따라서 제어의 각 단계를 순차적으로 차례 차례 이루어 나가는 제어

예 ) 세탁기, 자동 판매기, 승강기, 교통 신호기

특징 :

• 입력 신호에서 출력 신호까지 정해진 순서에 따라 일방적으로 제어 명령이 전해진다.
• 어떠한 조건을 만족하여도 제어 신호가 전달되어진다.
• 그 제어 결과에 따라 조작이 자동적으로 이행된다.

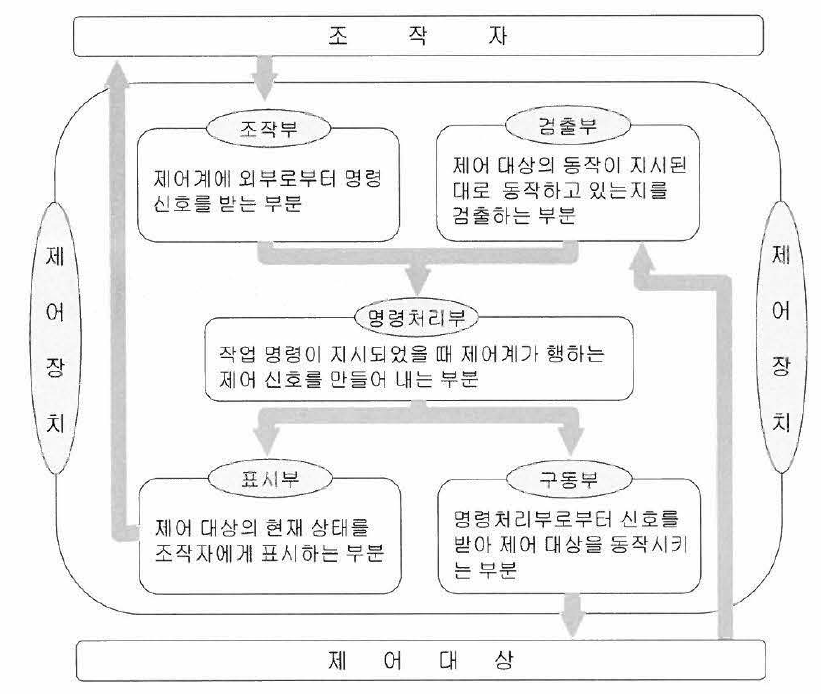

기본 회로

조작부 - 명령을 받아 명령처리부에 신호를 전달

명령처리부 - 조작부로부터 주어지는 지령이나 작업 명령을 처리하고 그 내용을 분석

검출부 - 제어대상 기기의 제어량 상태를 검출(센서를 사용), 검출신호를 명령처리부로 입력하여 적절한 제어 신호를 발생시키는 정보를 제공

표시부 - 제어대상 기기의 동작상태나 고장 상황 등을 표시, 경보하기 위한 역할을 수행

구동부 - 제어대상 기기를 구동하기 위한 신호를 발생시키는 역할을 수행, 명령처리부의 제어신호를 제어대상을 직접 구동할 수 있는 신호레벨로 증폭시키기 위한 기기
